EC210312-1ABD-89ED头盔警示灯芯片
一． 功能说明
供电方式：3.7V锂电供电。头盔应急灯芯片，一路按键输入控制，五路LED高电平输出。上电LED不工作，共四种闪烁模式；
短按一下按键，五路LED常亮。
再短按一下按键，全闪(4HZ)。
再短按一下按键，来回闪。
再短按一下按键，渐明渐暗呼吸闪。
再短按一下按键，灭。依次循环。
二． 电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
|
3 |
mA |
Fcpu=2MHz@XTAL-4M |
|
静态电流 |
ISTB |
|
|
10 |
uA |
VDD=5V, WDT 开, LVR 关 |
|
驱动电流 |
Iol |
|
|
30 |
mA |
Vol=0.6V |
|
工作温度 |
TA |
-10 |
25 |
70 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
100 |
℃ |
|

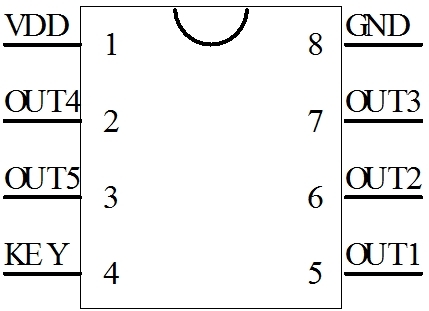

三． 封装脚位图（SOP-8）
|
管脚号 |
符号 |
功能描述 |
|
1 |
VDD |
电源正 |
|
2 |
OUT4 |
LED4输出，高电平有效 |
|
3 |
OUT5 |
LED5输出，高电平有效 |
|
4 |
KEY |
触发开关 |
|
5 |
OUT1 |
LED1输出，高电平有效 |
|
6 |
OUT2 |
LED2输出，高电平有效 |
|
7 |
OUT3 |
LED3输出，高电平有效 |
|
8 |
GND |
电源负 |

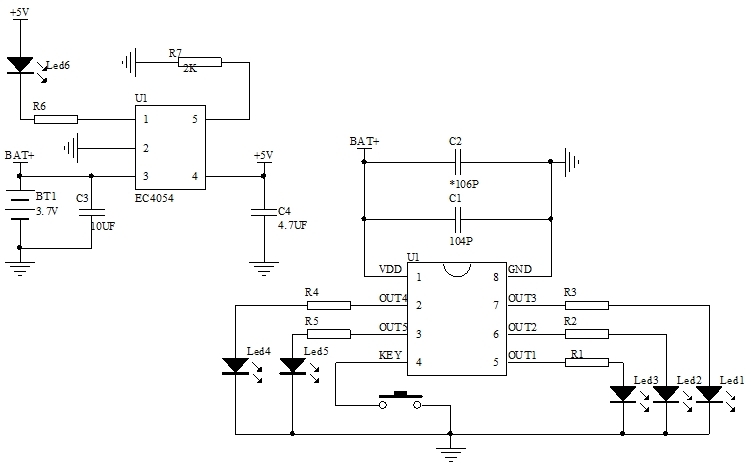

四． 电路图参考
*C2电容可根据电源实际需要调整或省略

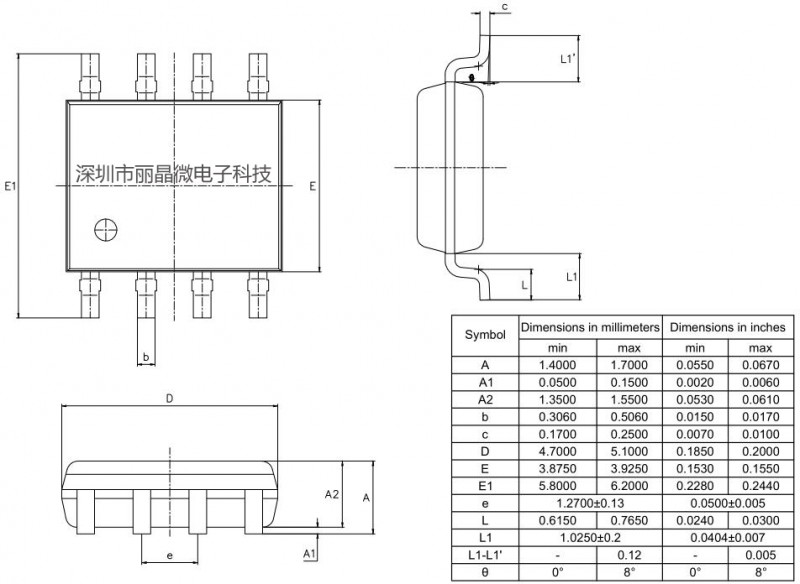

五． 封装尺寸图（SOP-8）
六． 版本说明
|
版本 |
日期 |
描述 |
|
EC210312-1ABD-89ED |
2021/3/12 |
V01初版 |
|
|
|
|
