EH2927-A5C4短按开机长按关机芯片
一、 功能说明
两按键（KEY1、KEY2）输入控制，两路信号同步输出，上电OUTL输出高电平、OUTH输出低电平
KEY1键：短按0.1秒开机，OUTL低电平输出、OUTH高电平输出，再长按1秒关机，OUTL低电平翻转为高电平、OUTH高电平翻转为低电平，依次循环
KEY2键：短按0.1秒开机，OUTL低电平输出、OUTH高电平输出，再长按3秒关机，OUTL低电平翻转为高电平、OUTH高电平翻转为低电平，依次循环
二、 极限参数
Absolute Maximum Ratings
Voltage applied at VDD to VSS ..............................................................................- 0.3V to 6.0V
Voltage applied at any pin to VSS............................................................................- 0.3V to VDD0.3V
Operating ambient temperature................................................................................ -40°C to 85°C
Storage ambient temperature ...................................................................................-40°C to 125°C
三、 电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.4 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
3 |
|
uA |
VDD=3.0V功耗小于3UA |
|
静态电流 |
ISTB |
|
3 |
|
uA |
VDD=3.0V功耗小于3UA |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-30 |
25 |
80 |
℃ |
|
|
储存温度 |
Tstg |
-35 |
25 |
100 |
℃ |
|

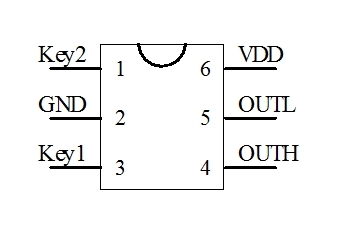

四、 封装脚位图（SOT23-6）
|
管脚号 |
符号 |
功能描述 |
|
1 |
KEY2 |
触发开关2 |
|
2 |
GND |
IC负极 |
|
3 |
KEY1 |
触发开关1 |
|
4 |
OUTH |
信号输出，高电平有效 |
|
5 |
OUTL |
信号输出，低电平有效 |
|
6 |
VDD |
IC正极 |

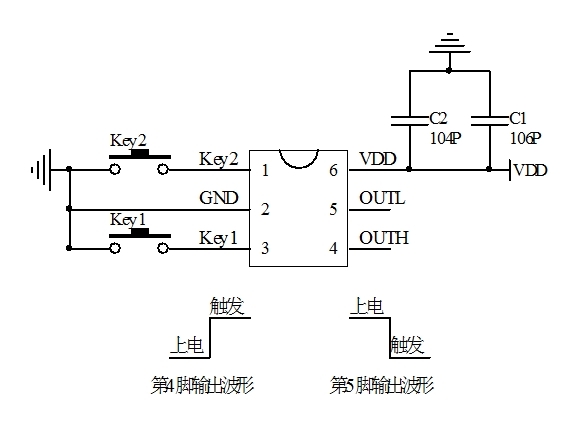

五、 电路图参考

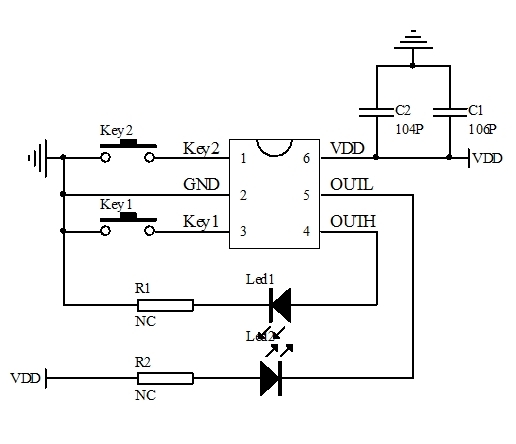

推LED应用图参考
六、 封装尺寸图（SOT23-6）
七、 版本说明
|
版本 |
日期 |
描述 |
|
EH2806-A234 |
2022/8/29 |
V01初版 |
|
EH2927-A5C4 |
2022/9/28 |
V02初版短按开机 |
