ECJ22110-4EA4DE 调光芯片
一．功能说明
供电电压DC2.4V-5.0V。一路按键(或声控信号)输入控制，两路LED同步输出：1路高电平、1路低电平。
上电不工作，短按下40%输出，再短按一下-100%输出，再短按一下灭。依次循环。
二．电气参数（VDD=5.0V TA=25℃）
|
参数 |
符号 |
z小值 |
典型值 |
z大值 |
单位 |
条件 |
|
工作电压 |
VDD |
2.2 |
3.0 |
5.0 |
V |
|
|
工作电流 |
IOP |
|
2 |
|
uA |
|
|
静态电流 |
ISTB |
|
2 |
|
uA |
VDD=5.0V |
|
驱动电流低电平输出 |
IOL |
|
14 |
|
mA |
VDD=5.0V,VOL=0.7V |
|
驱动电流高电平输出 |
IOH |
|
6 |
|
mA |
VDD=5.0V,VOH=VDD-0.7 |
|
过VDD极限电流 |
IVDDmax |
|
|
50 |
mA |
|
|
过GND极限电流 |
IGNDmax |
|
|
50 |
mA |
|
|
工作温度 |
TA |
-10 |
25 |
60 |
℃ |
|
|
储存温度 |
Tstg |
-20 |
25 |
125 |
℃ |
|
管脚号 |
符号 |
功能描述 |
|
1 |
KEY |
按键开关 |
|
2 |
GND |
电源负 |
|
3 |
OUTL |
LED输出，低电平有效 |
|
4 |
OUTH |
LED输出，高电平有效 |
|
5 |
VDD |
电源正 |
|
6 |
NC |
悬空 |

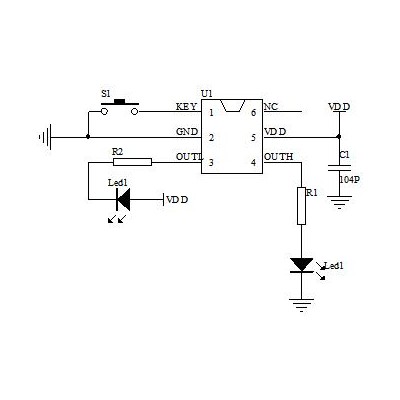

五．封装尺寸图（SOT23-6）
六．版本说明
|
型号 |
日期 |
描述 |
|
ECJ22077-F5FEF4 |
2022/05/14/ |
V01ZF1初版 |
|
ECJ22077-B2C839 |
2022/5/23 |
V02改z高100% |
|
ECJ22110-8AEF15 |
2022/8/16 |
V03改按键去抖时间 |
|
ECJ22110-8F8A5F |
2022/11/28 |
V04取消15%档位 |
|
ECJ22110-F1C649 |
2022/12/6 |
VO5短按输出改为30% |
|
ECJ22110-4EA4DE |
2022/12/6 |
VO6短按输出改为40% |
