1476-8425 按键调光IC芯片
一、功能说明
输入电压5V，USB输入（USB用180度直插），给1000MA锂电池充电，充电有指示灯（#3），充电时亮红灯，充满亮绿灯。一路灯串输出，一个按键控制，按键调光IC芯片方案。详细功能如下：
上电不工作，按一次按键，亮度20%。
按二次按键，亮度60%。
按三次按键，亮度100%。
按四次按键，灭。
按键循环
二、极限参数
ABSOLUTE MAXIMUM RATING
|
Supply voltage (Vdd)………………………… - 0.3V ~ 6.0V |
|
Input in voltage (Vin)…………………………… Vss – 0.2V ~ Vdd 0.2V |
|
Operating ambient temperature (Topr) 1476-8425, …………………………………….. -20℃ ~ 85℃ |
|
Storage ambient temperature (Tstor) …………………… –40℃ ~ 125℃ |
三、 电气参数

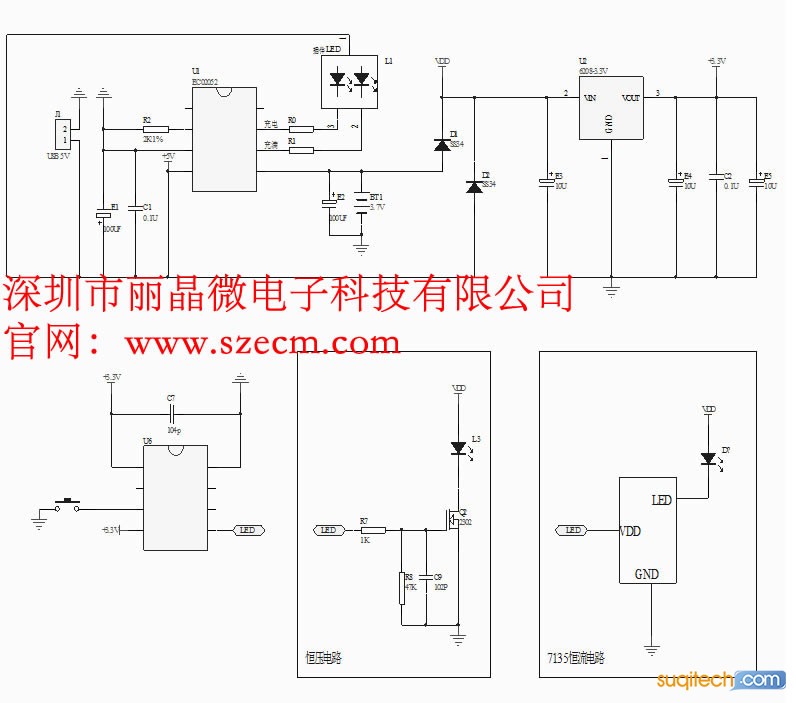

四、参考电路图
