一、功能及应用 EC6D-5 开关IC
EC6D-5开关IC深圳市丽晶微电子芯片采用CMOS制造工艺,低功耗,内置振荡电阻，可以直接用6V电池.输出电流比较大,触发功能.可以做开关使用。触发一次开，触发一次关。
有一选择脚OPT接GND。可以选择SOS功能.，长按1.5秒为SOS模式OTP悬空触发闪烁方式为:
触发***次: 亮
触发第二次: 灭
此款ON/OFF开关IC封装方式是SOT23-6封装，多用于电子礼品以及小家电上面使用。
二、电气性能 (VDD=3.0V，Ta=25℃)
|
PARAMETER |
Symbol |
Conditions |
Min |
Type |
Max |
Unit |
|
Operating voltage 工作电压 |
VDD |
|
2.2 |
4.5 |
6.5 |
V |
|
Standby current 静态电流 |
IDD |
|
|
|
5 |
uA |
|
OPerating current 工作电流 |
IOP |
|
|
|
0.1 |
mA |
|
Driving current 推动电流 |
IOI |
|
|
60 |
|
mA |
|
Oscillator Frequeney 振荡频率 |
Fosc |
±30% |
|
|
1.7 |
KHZ |
|
Operating temperature 工作温度 |
Temp |
|
0 |
25 |
60 |
℃ |

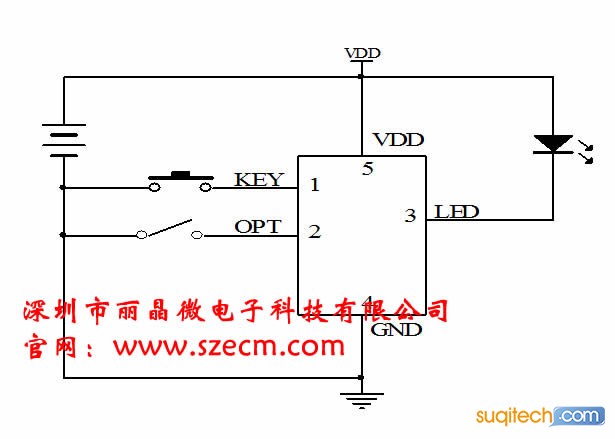

三、参考电路图
