一、功能及应用         EC1786流星灯IC芯片

  此款流星灯IC芯片是6LED流水灯IC，闪发为追尾式流水灯闪发。CMOS设计制造工艺，低功耗,工作电压宽，抗干扰能力强;6LED拖尾灯串，上电工作，一周期时间为1.6s;OPT不接，默认大驱动；OPT接VDD，驱动减小一半。

EC1786此款流水灯IC芯片的封装模式是SOP-8封装。是广泛使用的追尾式流星灯IC芯片之一。

二、电气参数 (VDD=4.5V，GND=0,Ta=25℃)

工作电压是3.0-6.8V

工作电流是500UA

LED推动电流（OTP不接）是140UA

工作温度为25-60摄氏度

以上参数的测试电压为Vdd=4.5V,Vload=1.8V

三、IC脚位邦定图

IC底座接VDD

IC尺寸1200UM*1300UM

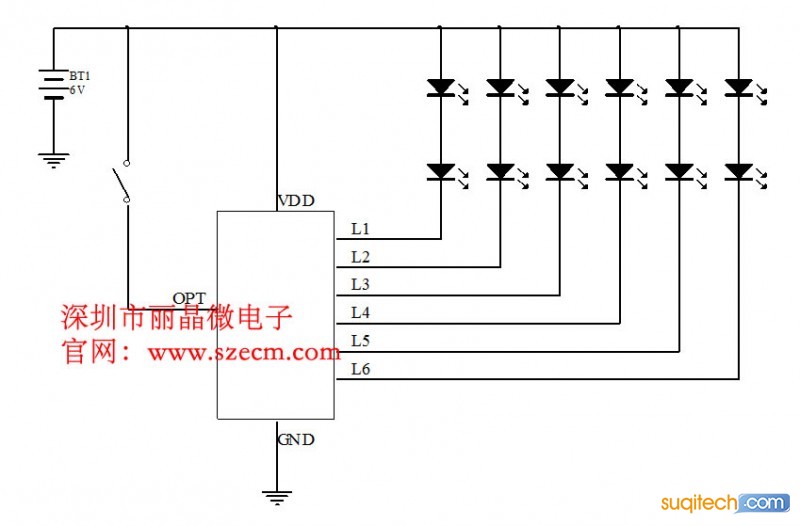

四、参考电路图
