一、功能说明: ECH1062-242D循环定时IC芯片
CMOS工艺技术，低功耗。采用高电压工艺，工作电压范围宽，抗干扰能力强。工作电压2.4V—6.8V。可直接用6V电池。
可设定时间为：
8小時ON~ 16小时OFF (H8接VSS)
6小時ON~ 18小时OFF (H6接VSS)
5小時ON~ 19小时OFF (H5接VSS)
4小時ON~ 20小时OFF (H4接VSS)
无定时一直工作 (H24接VSS)
24小时循环工作的专用定时 IC。
两路输出，LED1为柔和模式蜡烛闪，LED2为工作常亮。
定时蜡烛灯选用单排3档开关，同时可进行2个定时状态，当开关置于所选择二档定时中一档时，上电工作；如果开关置于OFF时，上电不工作。工作过程中，开关可以改变工作状态：工作和不工作。
(在上电的情况中，当改变定时选择端时，重新计时）
KEY是ON/OFF 按键可控制IC的开和关
测试方法选用1小时闪一次来测试，频率大约在2Hz
TIME接地是快速测试，断开是正常模式
（测试时： 常亮I0口，蜡烛闪IO口 ，快速测试模式一样）
二、电气特性:（Vdd=4.5V,Ta=25℃)
|
Characteristies |
Sym |
Min |
Typ |
Max |
Unit |
Remarks |
|
工作电压 |
Vdd |
2.4 |
4.5 |
6.5 |
V |
|
|
工作电流 |
Iop |
|
500 |
|
µA |
No load |
|
LED推动电流 |
Ioh |
|
30 |
|
µA |
Vdd=4.5V,Vds=1.8V |
|
工作温度 |
Temp |
0 |
25 |
75 |
℃ |
|
三、PIN脚功能描述:
|
脚位 |
I/O |
功能说明 |
脚位 |
I/O |
功能说明 |
|
LED1 |
|
LED输出 |
OSCI |
|
32768晶振 |
|
TIME |
|
快速测试 |
OSCO |
|
32768晶振 |
|
24H |
|
定时选择 |
VDD |
|
电源正极 |
|
4H |
|
定时选择 |
KEY |
|
ON/OFF开关 |
|
5H |
|
定时选择 |
LED2 |
|
LED输出 |
|
6H |
|
定时选择 |
GND |
|
电源负极 |
|
8H |
|
定时选择 |
|
||

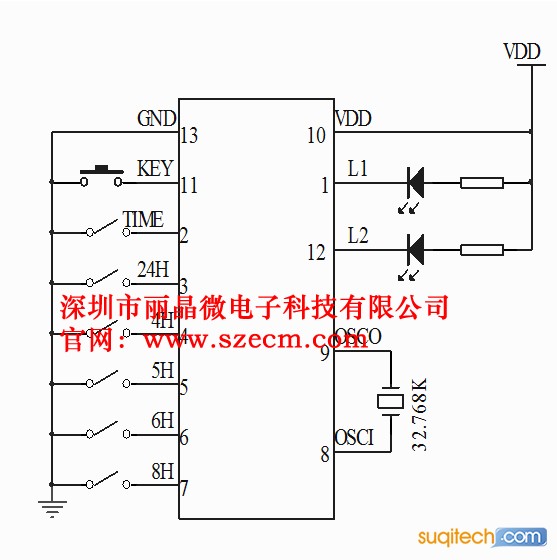

五、应用电路图:
以上电路仅供参考，如有修改，恕不另行通知！
